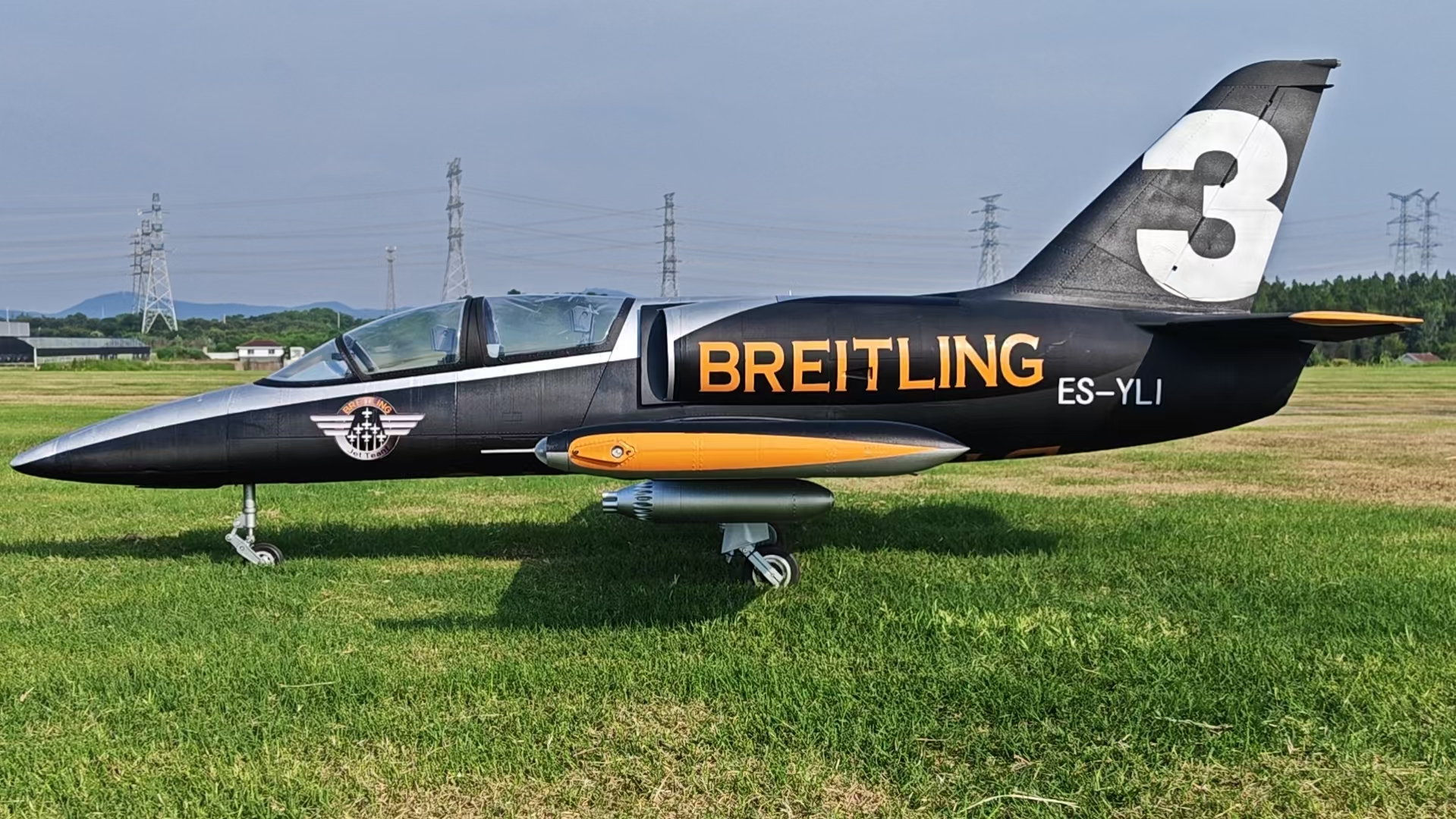

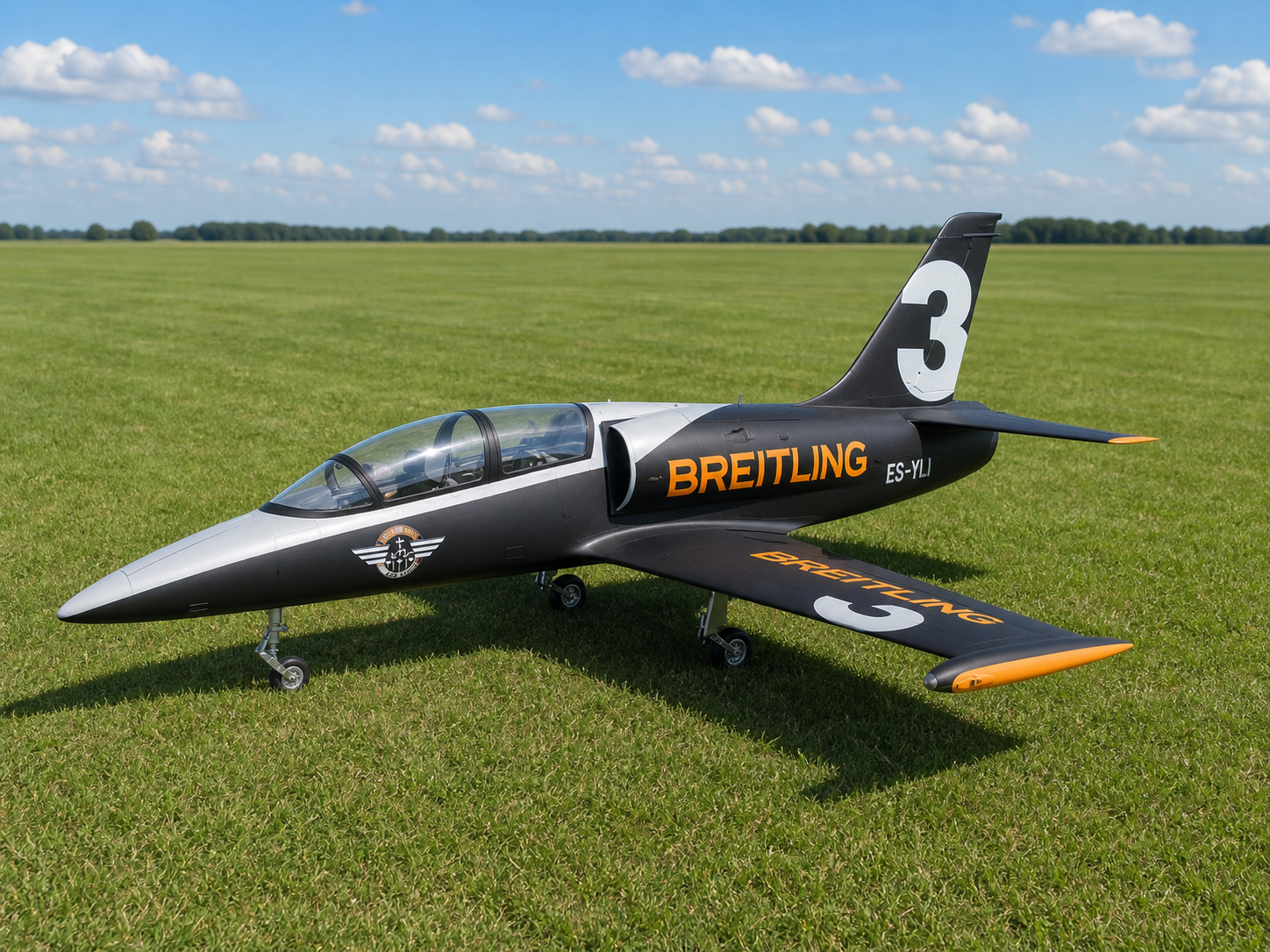

LIVERY 01
BREITLING
黑白橙竞速涂装
VECTOR矢量工业科技有限公司中文EN
联系我们
VECTOR TURBINE JET / 01
L-39
16K TURBINE M CLASS · 像真涡喷航模
16 kg 级PNP 配置三款涂装2 个月内交付
THREE LAUNCH LIVERIES
三款首发涂装
从经典竞速风格到军机涂装，为首发 L-39 选择你的专属外观。

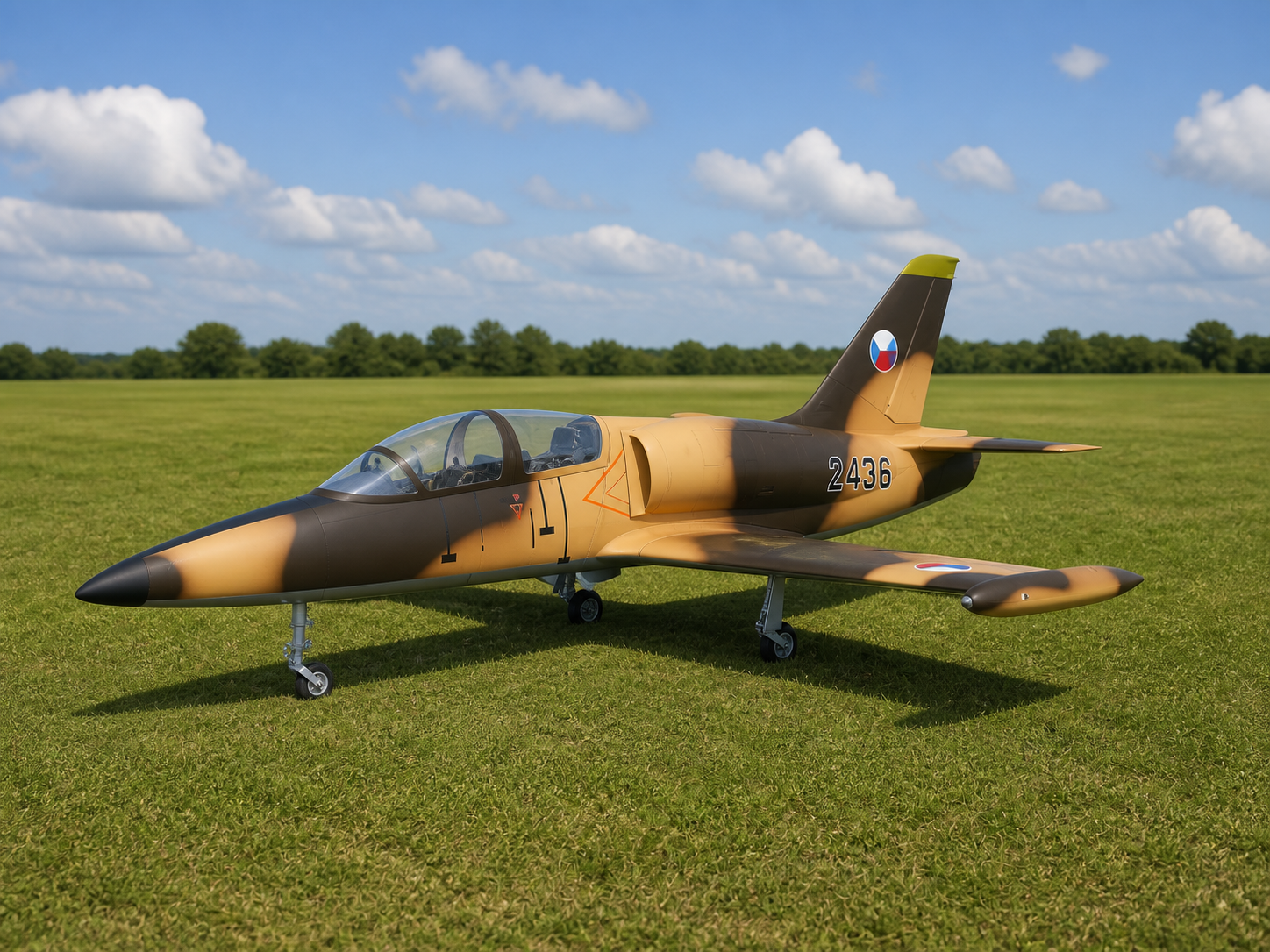

LIVERY 02
2436 DESERT
沙黄深棕迷彩涂装

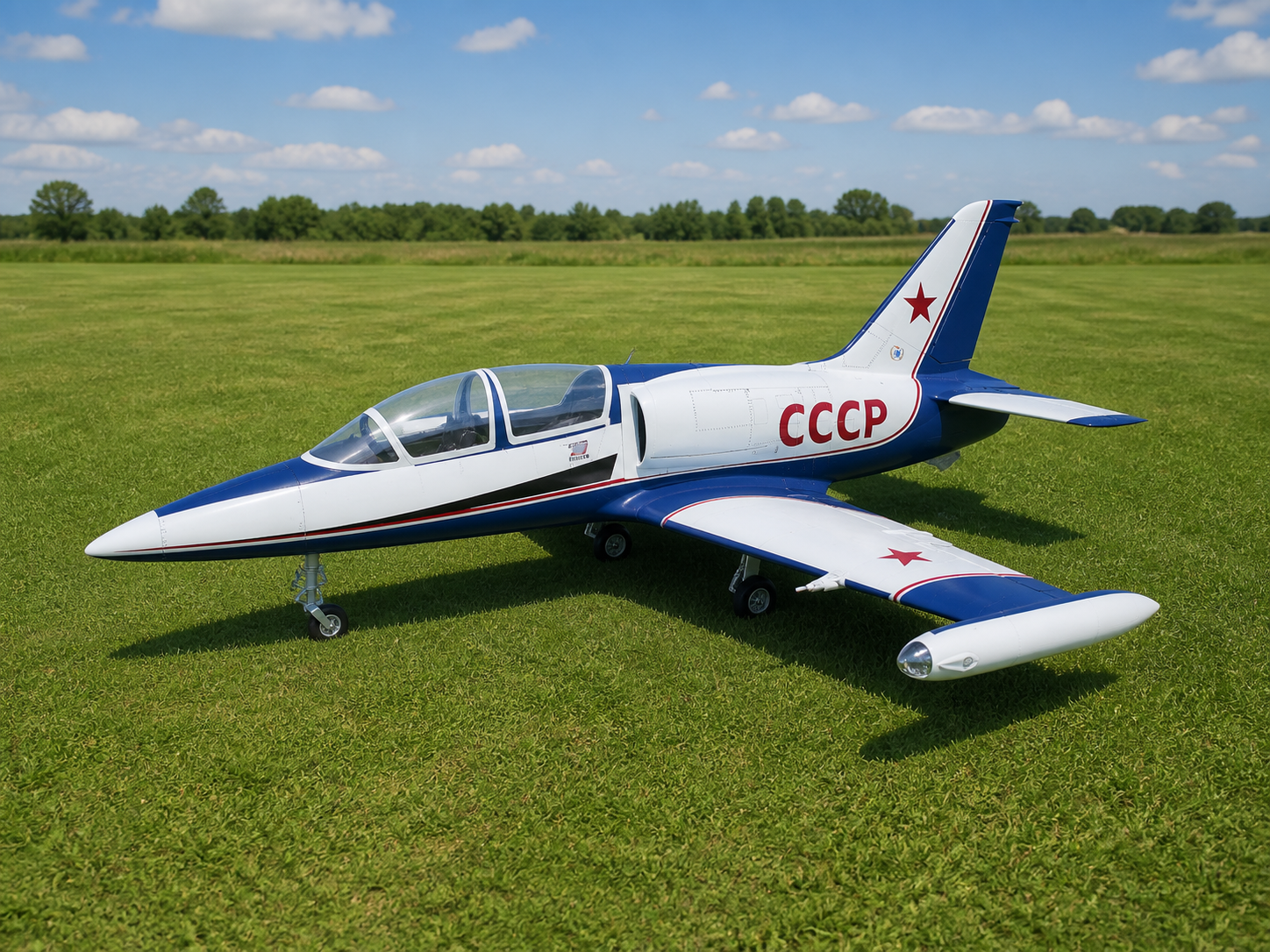

LIVERY 03
CCCP
经典白蓝红星涂装
AIRFRAME & DESIGN / 01—14
一页看懂 L-39
整机规格、材料与设备配置，以及 8 项核心设计集中呈现。从工业打印机体到五件式快拆尾翼，每一项都为真实、可靠和快速外场装配而设计。

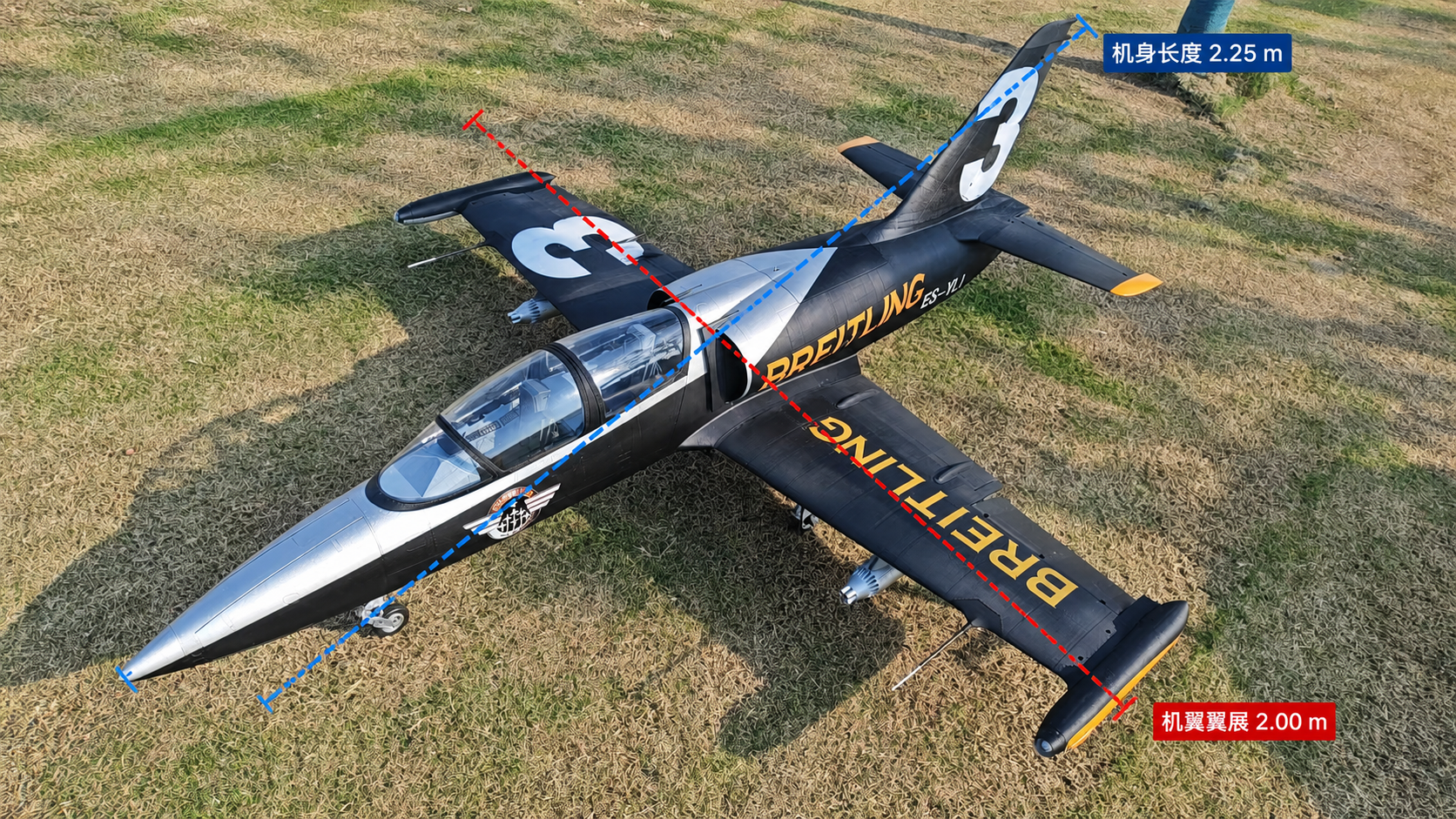

FUSELAGE LENGTH2.25 m机身长度
WINGSPAN2.00 m机翼翼展
TAKE-OFF WEIGHT15–17 kg起飞重量
TURBINE RANGE14–18 kg适配涡喷发动机
整机规格与配置
01
整机尺寸与动力
机身长 2.25 m · 翼展 2.00 m
起飞重量 15–17 kg
适配 14–18 kg 涡喷发动机
02
碳纤维增强机体结构
工业打印碳纤维增强工程塑料外壳
内部层板隔框结合碳纤维材料加强
03
全金属舵机配置
3 颗全金属无刷舵机
5 颗舱门空刹中型空心杯舵机
5 颗舵面用中型空心杯舵机
04
航空级耐火线材
全机采用航空耐火特氟龙线材
05
3.5 L 无人机专用软油箱
耐压轻量化设计
降低碰撞后燃油泄漏与起火风险
06
设备安装系统支持定制
可按客户要求定制设备安装板
支持定制发动机固定板
8 项核心设计
01
全机隐藏拉杆
无外露舵角，保留更完整的像真外形。
02
两段式机身
前后机身仅需 4 颗螺丝即可快速固定。
03
机翼与尾翼快拆
机翼、平尾、垂尾无需螺丝，外场约 5 分钟完成组装。
04
像真电动收放腿
配备像真电动收放起落架。
05
机腹双片空气刹车
标配机腹双片空气刹车，还原 L-39 典型细节。
06
高功率灯光系统
3 颗高亮白色 LED，2 颗翼尖红绿航灯。
07
像真座舱
双座像真座舱，增强整机视觉细节。
08
加固起落架底座
针对落地冲击加强结构设计。
ENGINEERED TO FLY.
FULL AIRFRAME
从整体比例到表面细节，
忠实呈现 L-39 的经典轮廓。
机身姿态与翼展比例
像真起落架与舱门结构
REAL AIRCRAFT DETAILS
实拍细节档案
从操纵面、快拆结构到能源与设备舱，查看 L-39 的真实产品细节。

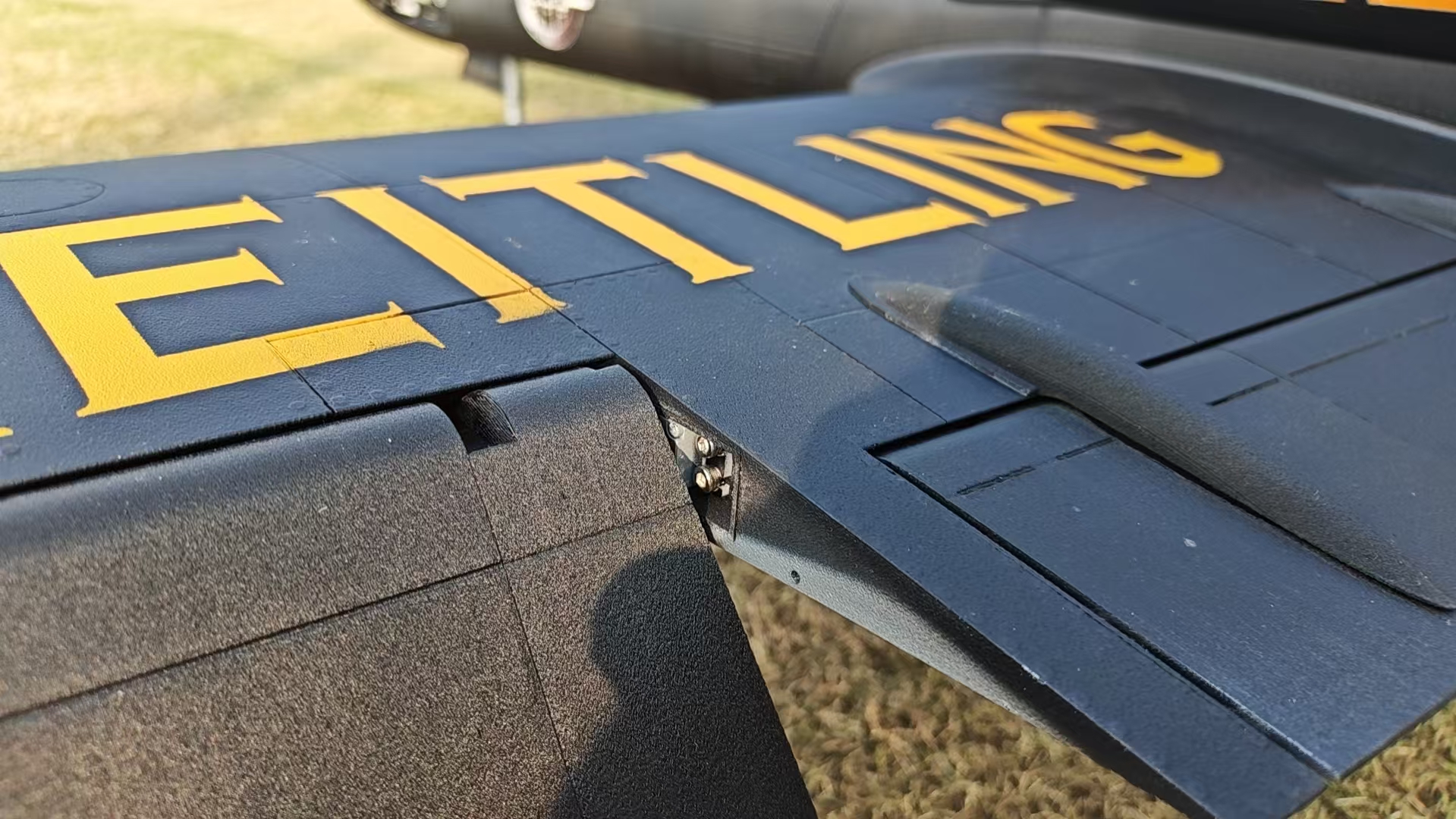

CONTROL SURFACE
副翼舵面与隐藏舵机
操纵机构隐藏于机翼内部，减少外露结构。

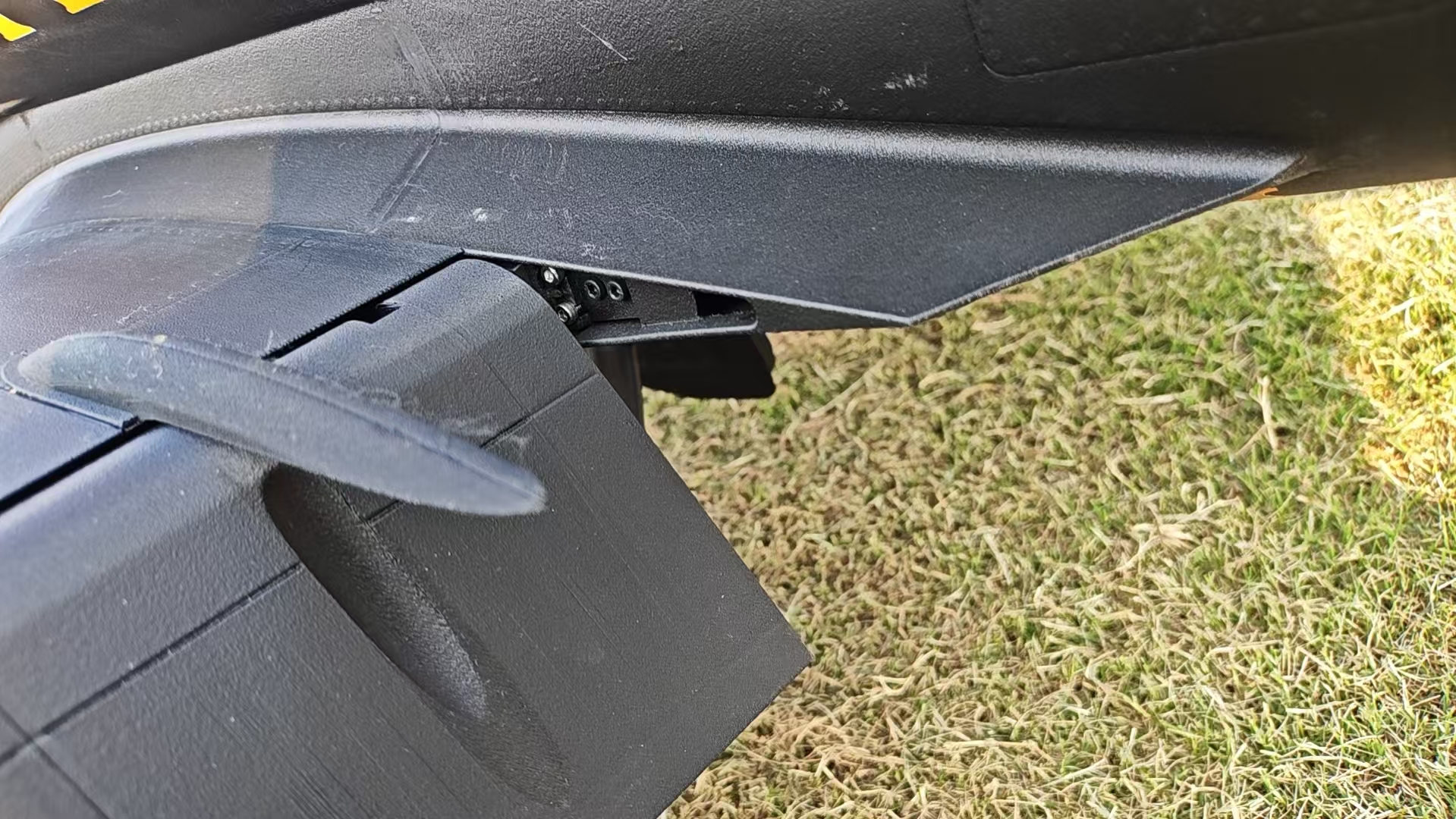

CONTROL SURFACE
襟翼舵面与隐藏舵机
兼顾舵面动作、维护便利性与整洁外观。

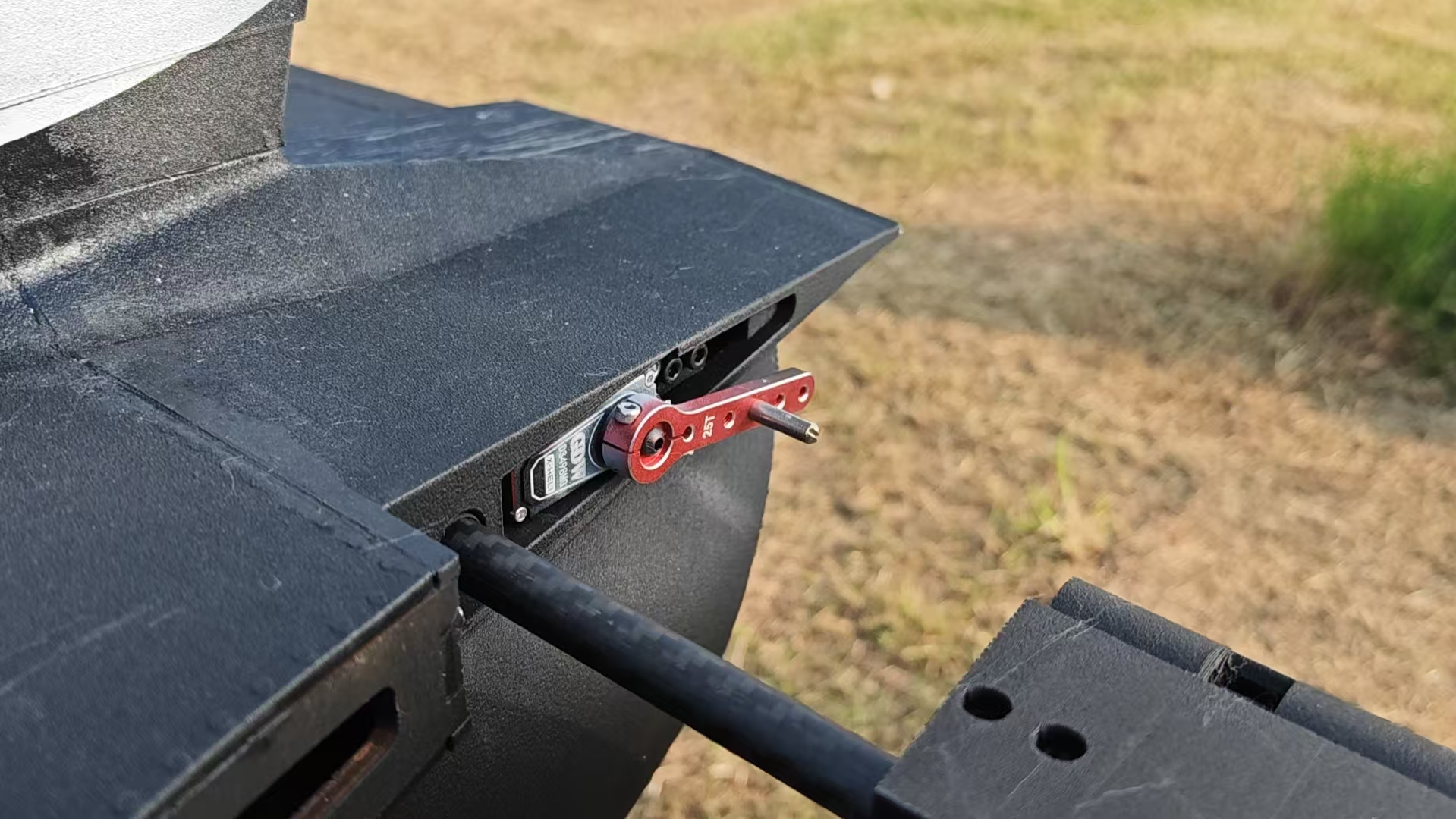

TAIL CONTROL
平尾舵机
平尾舵机与碳纤维连接结构实拍。

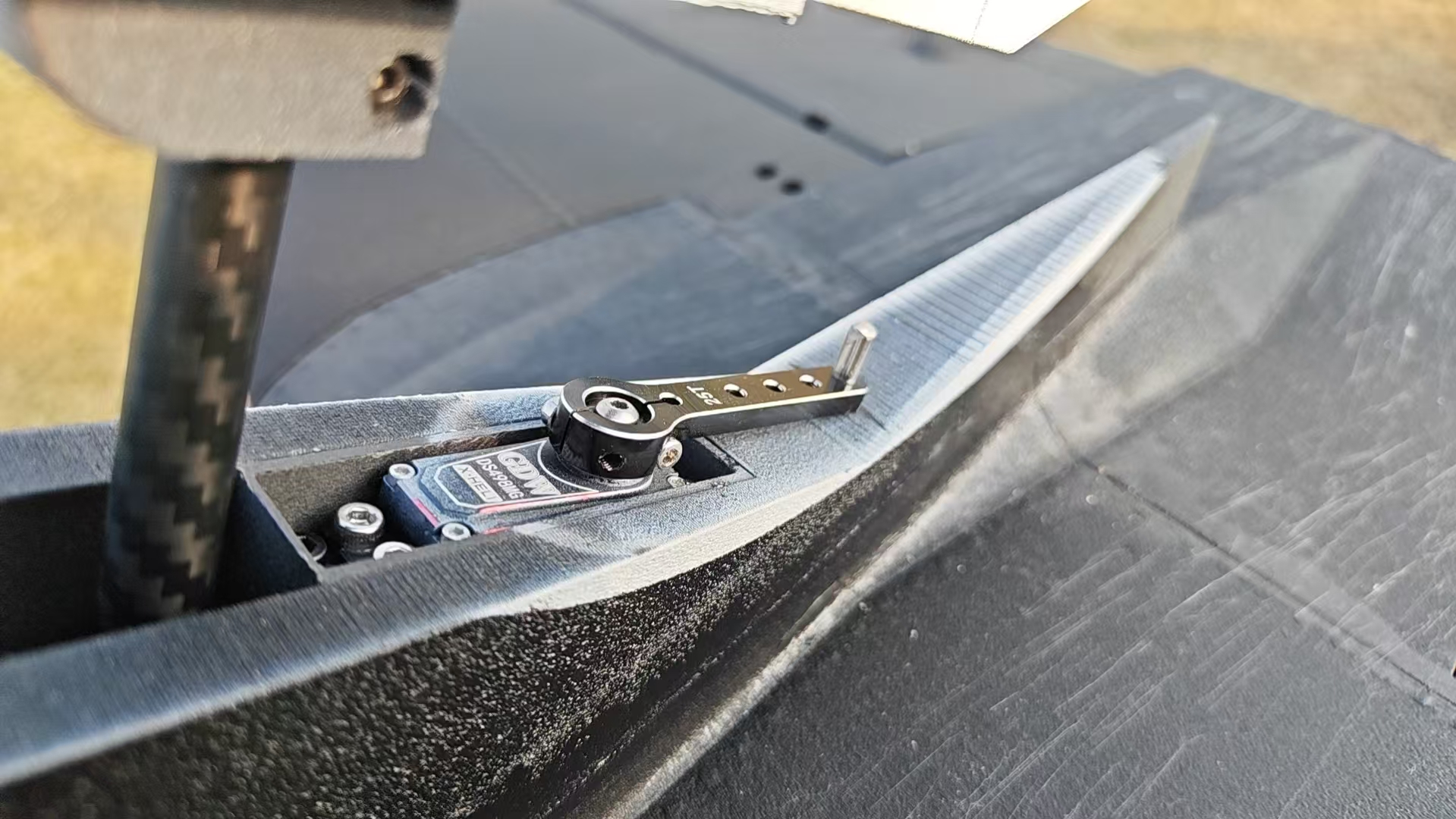

TAIL CONTROL
垂尾舵机
垂尾舵机采用紧凑的内置安装方式。

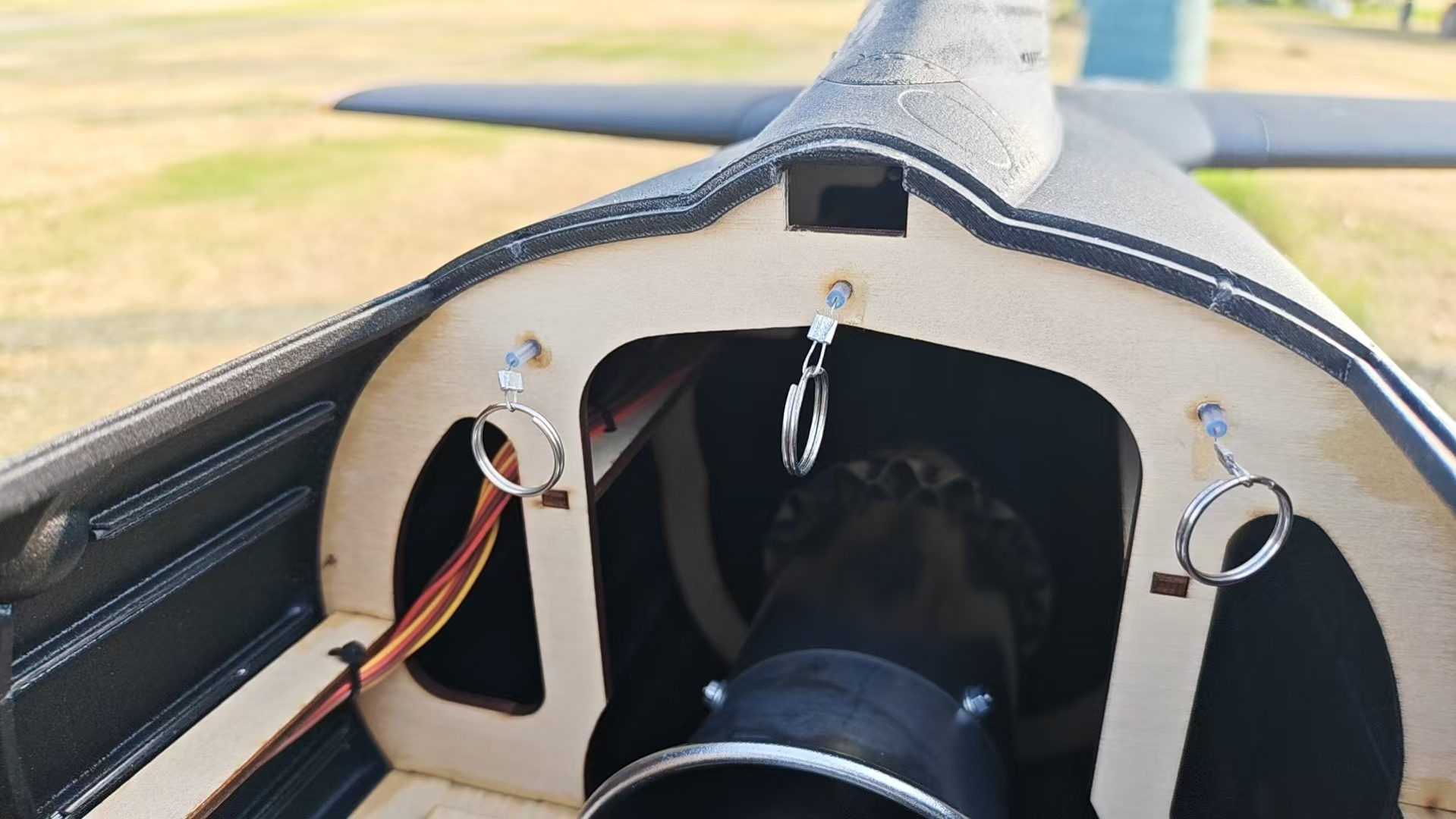

QUICK RELEASE
平尾与垂尾快拆结构
插销式连接结构，无需现场反复拆装螺丝。

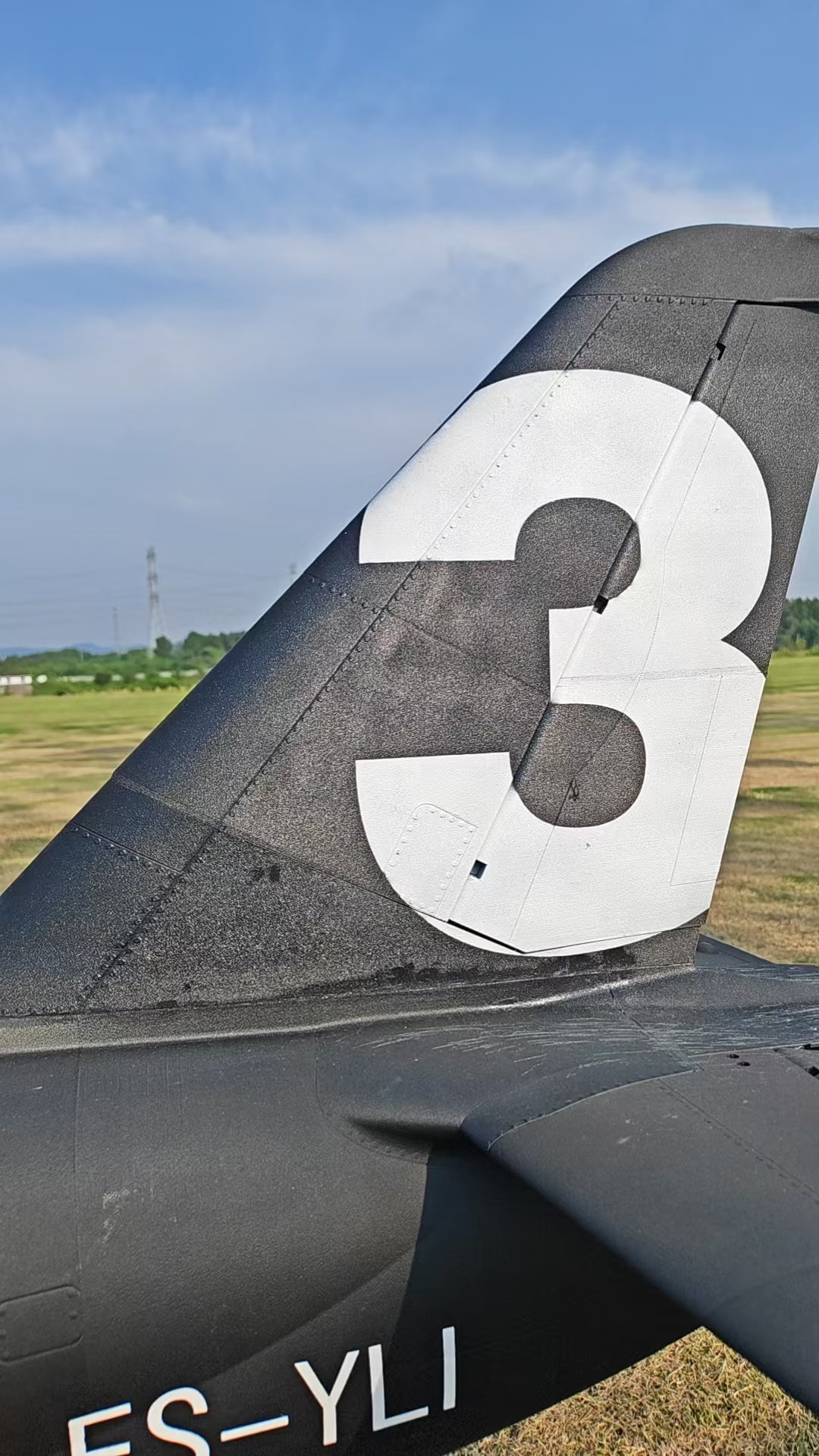

CLEAN SURFACE
垂尾隐藏操纵细节
外表面无传统外露舵角与长拉杆。

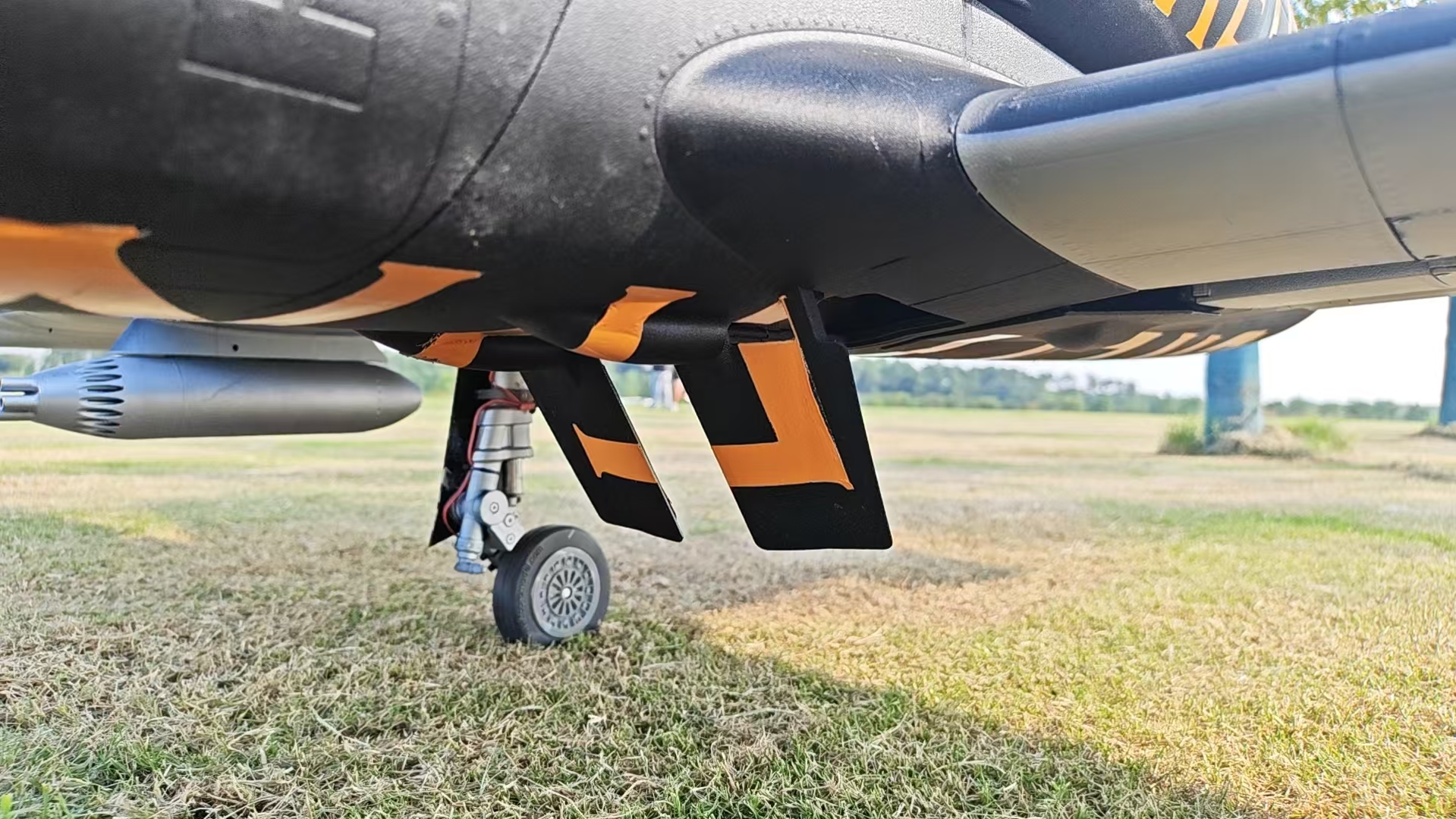

AIR BRAKE
机腹双片空气刹车
标配机腹双片空气刹车，还原原型机典型结构。
AIR BRAKE
空气刹车与舱门
空气刹车和起落架舱门展开状态。

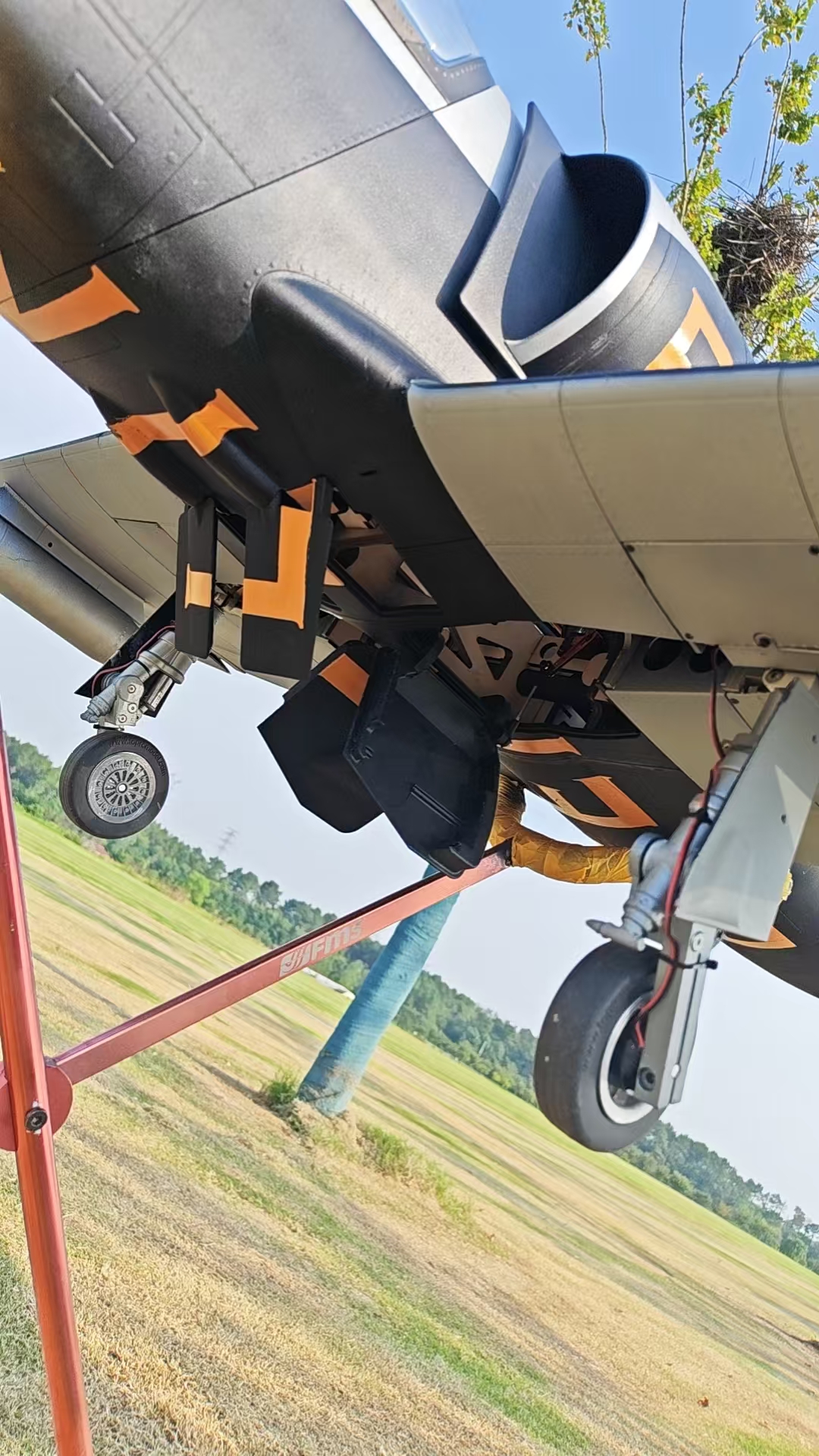

UNDERBODY
机腹舱门与空气刹车
从机腹视角展示舱门、刹车与内部隔框。

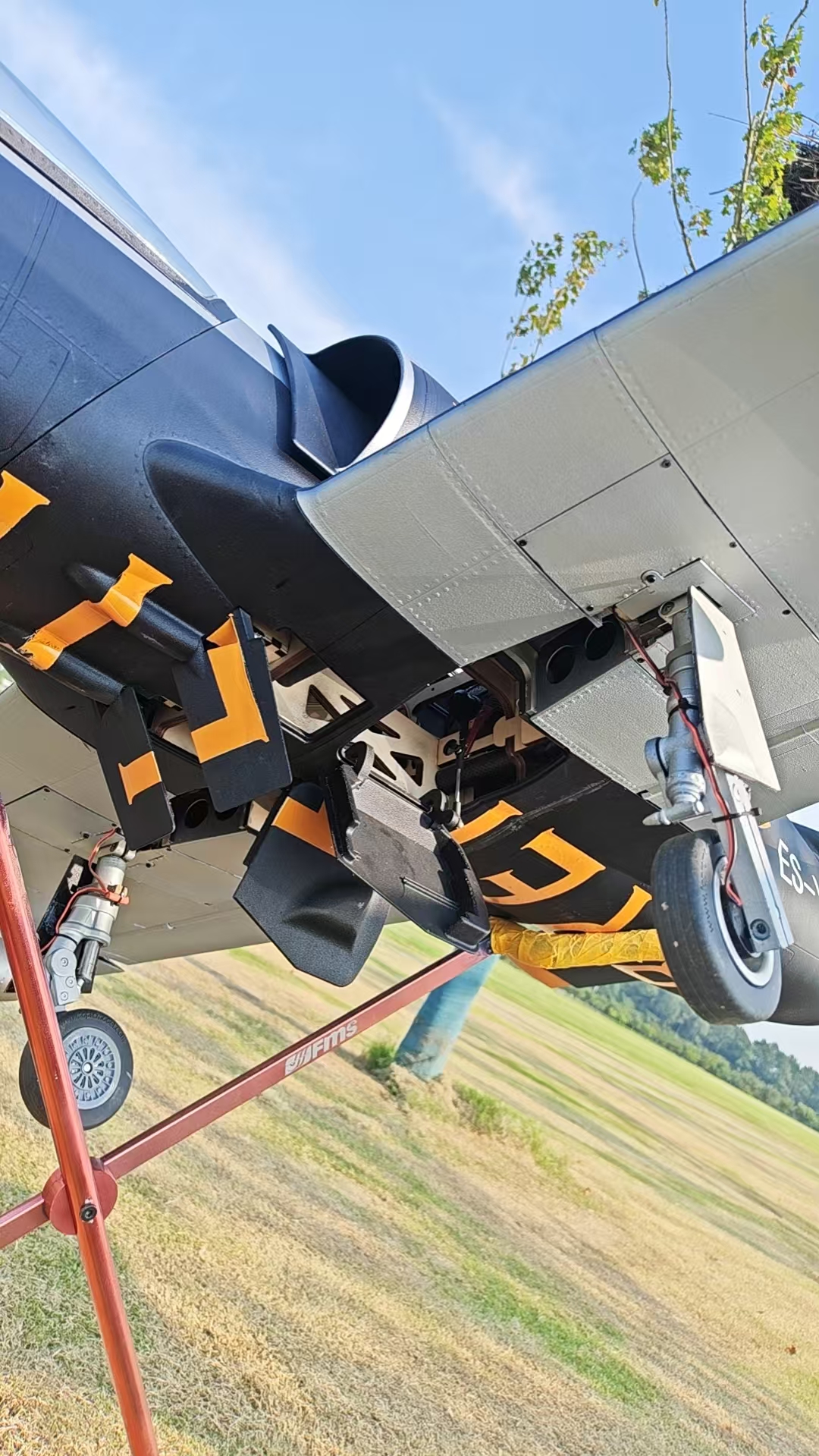

UNDERBODY
机腹舱门与空气刹车 02
另一侧视角呈现舱门联动与设备布局。

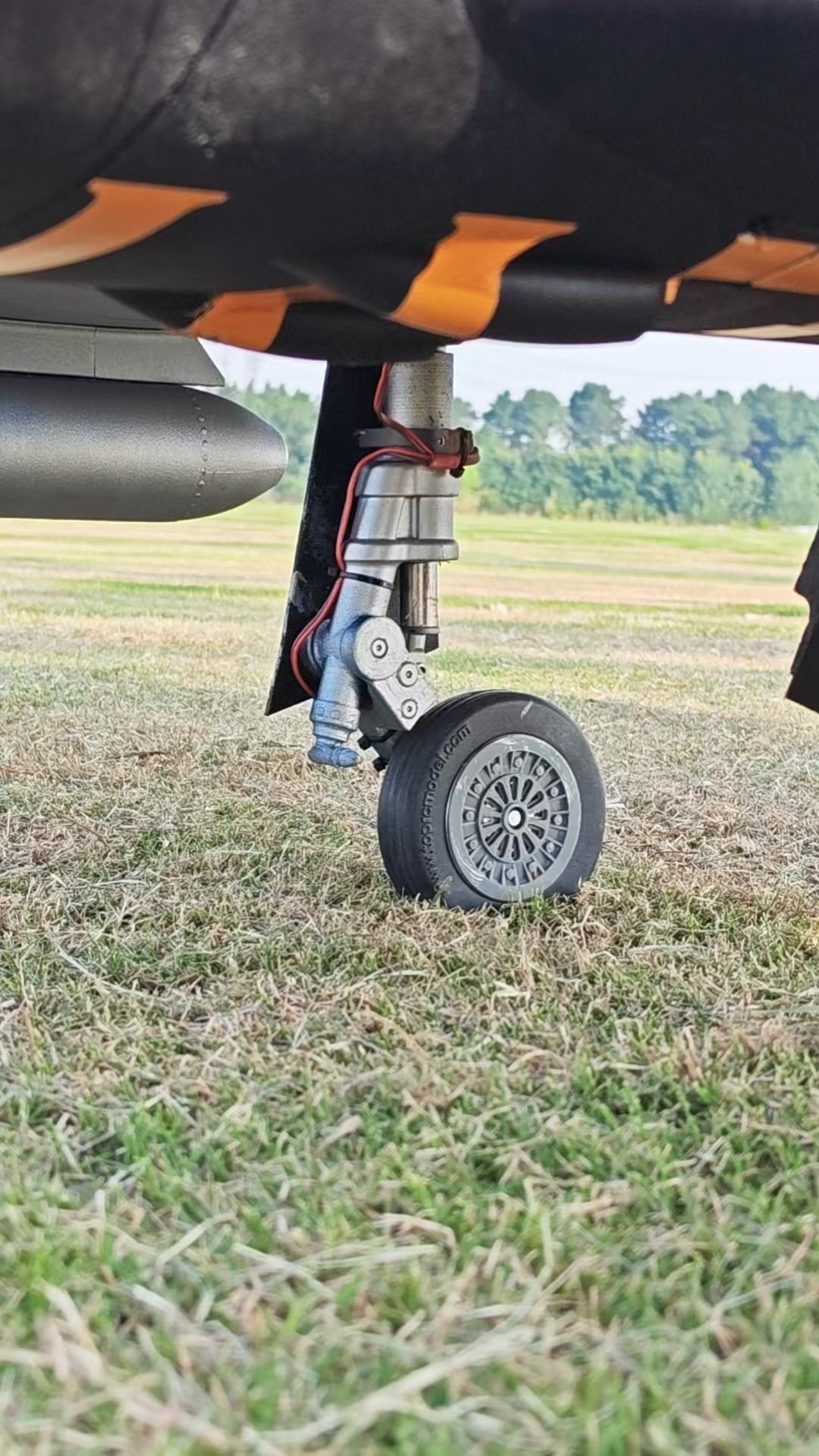

LANDING GEAR
后起落架
像真电动收放腿与加固起落架安装区域。

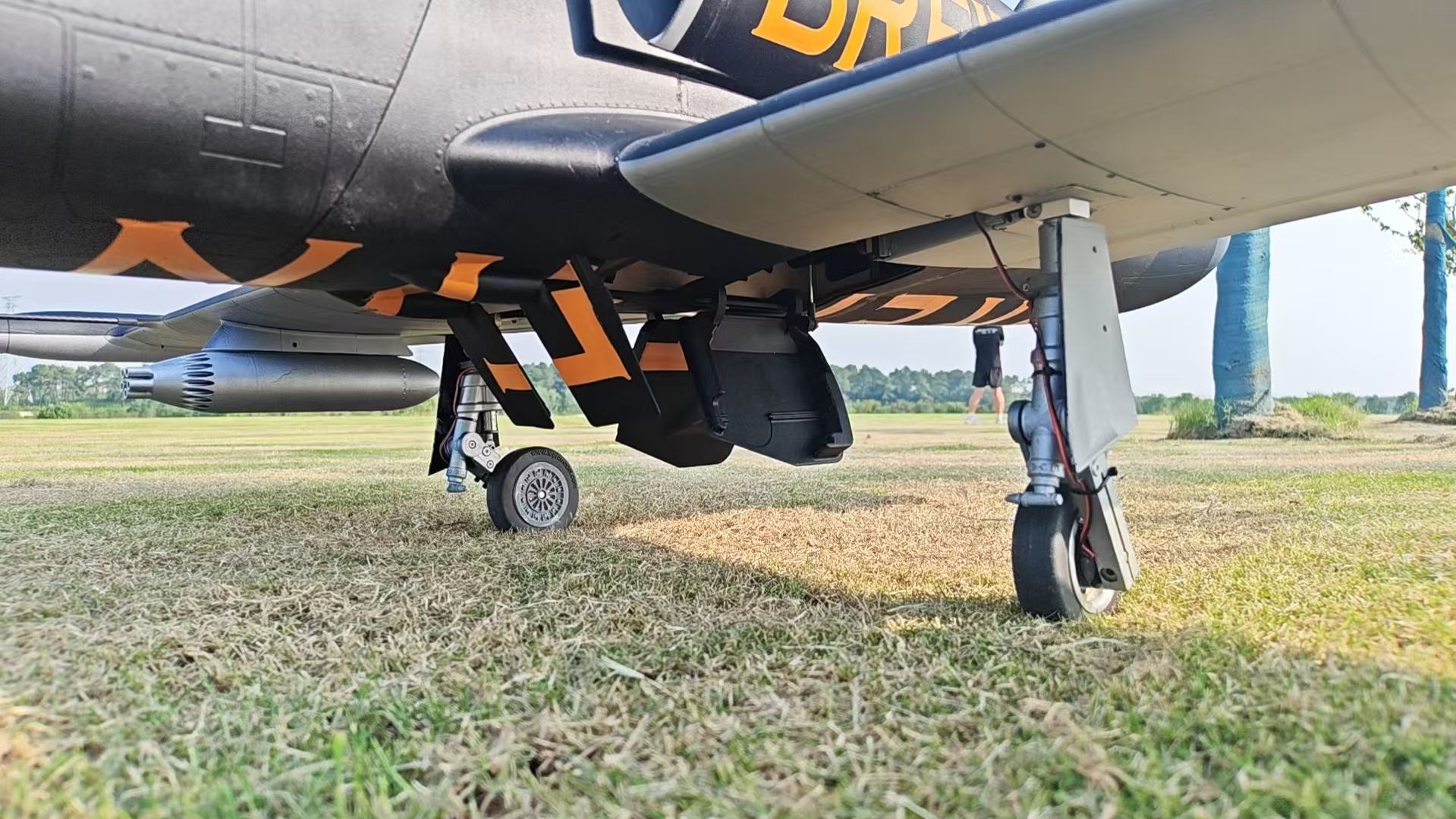

UNDERBODY
完整机腹布局
起落架、舱门、空气刹车与翼下设备整体展示。
COCKPIT
前座像真座舱
仪表面板、操纵杆和侧控台细节。

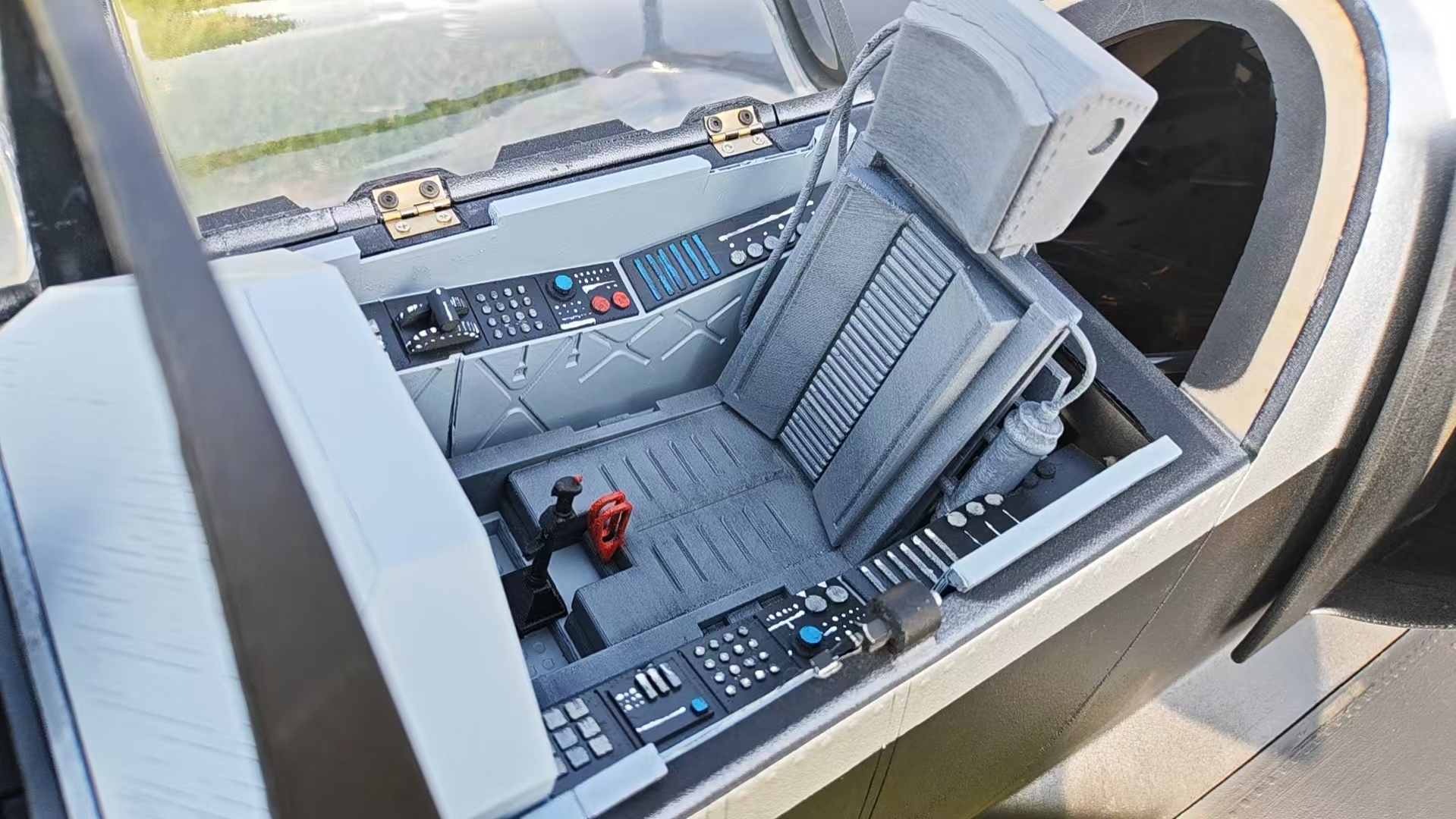

COCKPIT
后座像真座舱
双座舱后排座椅与侧面控制面板。

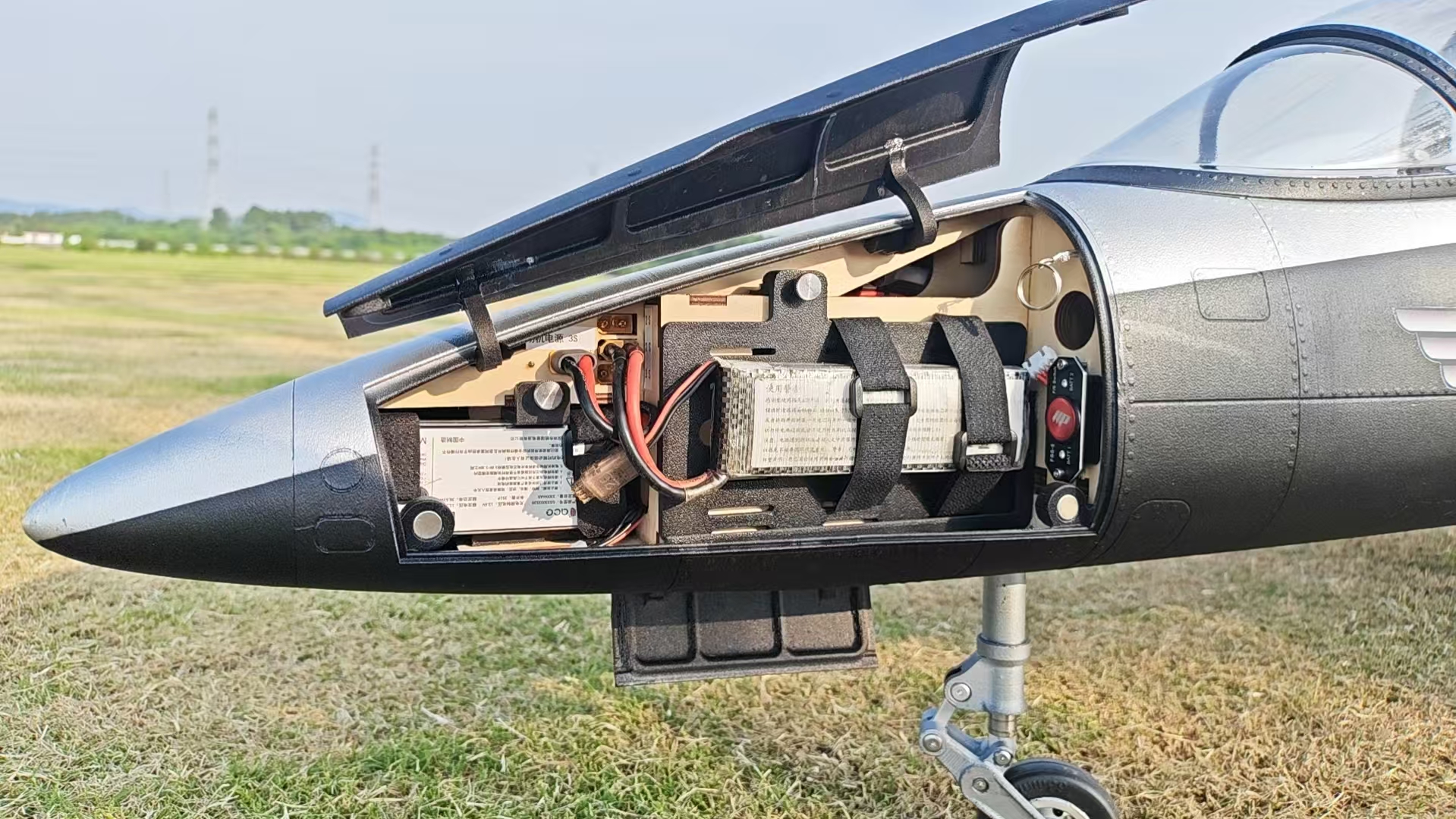

POWER SYSTEM
机头电池仓
电池与设备集中布置，配备快速固定结构。

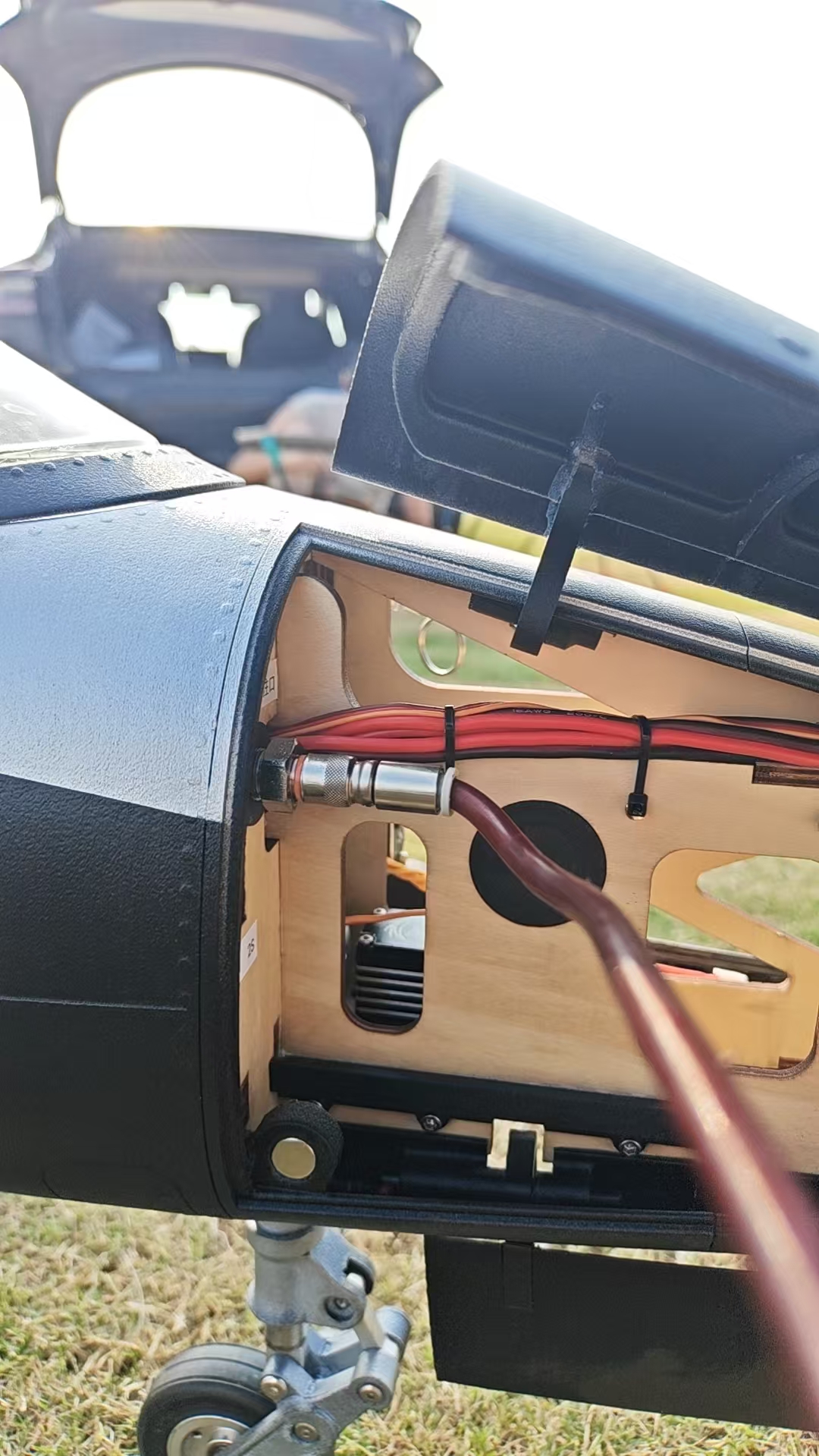

FUEL SYSTEM
机身加油口
独立加油口与内部耐火线材布置。

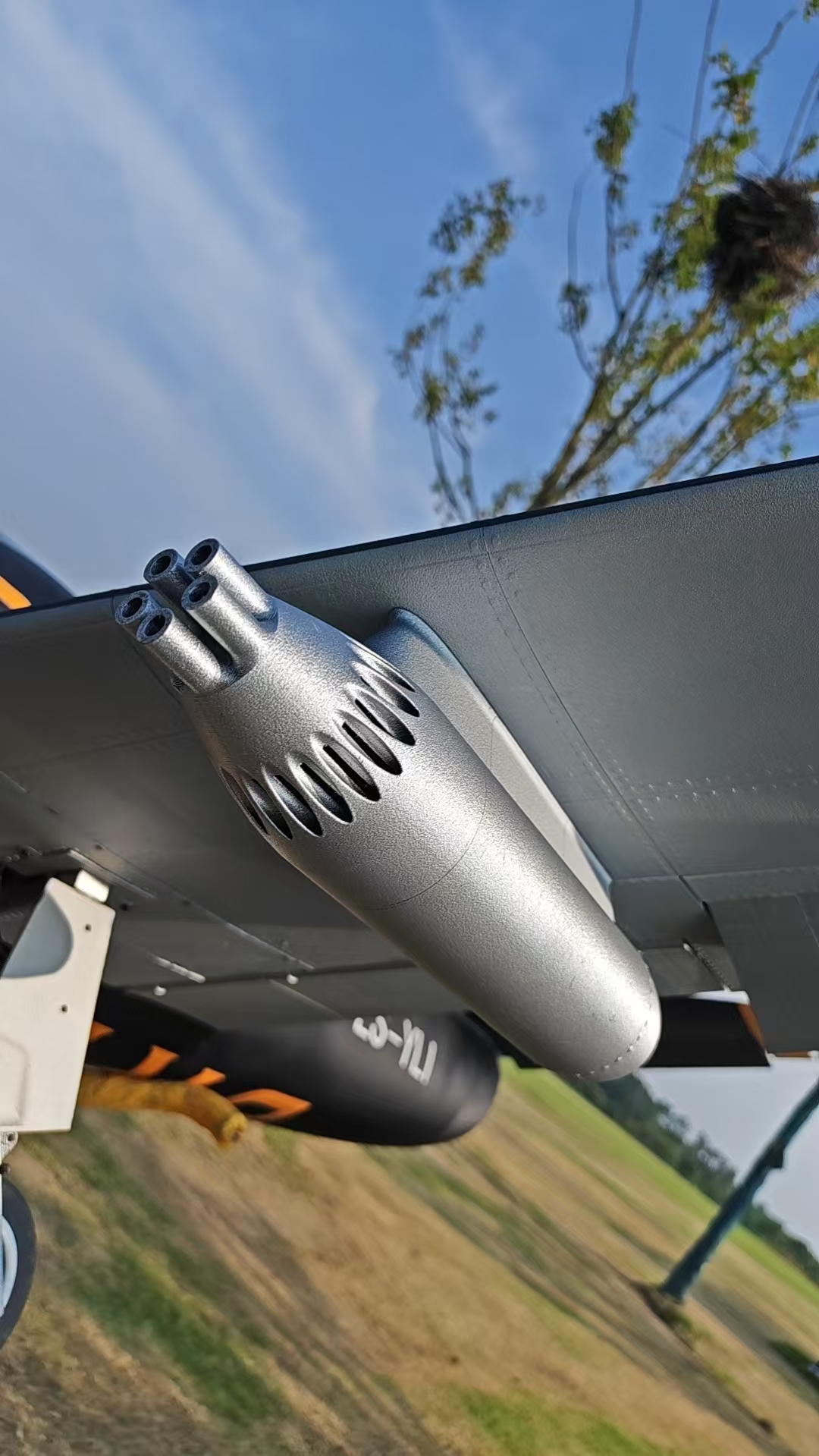

SCALE DETAIL
机翼火箭筒武器
翼下像真火箭巢，为整机增加完整的比例细节。
VECTOR L-39 16K TURBINE / PNP
